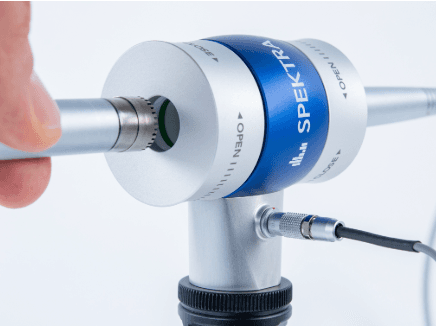

SQ-6 ตัวเชื่อมต่อไฟฟ้า-อะคูสติก
สอบเทียบ Pressure Chamber สำหรับไมโครโฟนและเครื่องวัดระดับเสียง
โซลูชันขนาดกะทัดรัดสำหรับสอบเทียบทุติยภูมิไมโครโฟน ½" และ ¼" ตาม IEC 61094-5 เครื่องวัดระดับเสียงตาม IEC 61672 และสอบเทียบเฟสของ Intensity Probe
สเปกหลัก
ทำไมต้องเลือก SQ-6?
ออกแบบมาเพื่อขั้นตอนการสอบเทียบที่แม่นยำ
โทโพโลยีสมมาตรเต็มรูปแบบ
โทโพโลยีสมมาตรทางไฟฟ้า-อะคูสติกทำให้สนามเสียงสม่ำเสมอมากขึ้น ให้ผลการสอบเทียบที่น่าเชื่อถือและทำซ้ำได้
ความเพี้ยนต่ำมาก
THD น้อยกว่า 0.3% ตลอดย่านความถี่ที่ 94 dB รับประกันสัญญาณอ้างอิงที่สะอาดสำหรับการสอบเทียบที่แม่นยำ
ระดับเสียงสูง
114 dB ตลอดย่าน 10 Hz ถึง 20 kHz สูงสุด 148 dB ในย่าน 16 Hz ถึง 5 kHz สำหรับงานที่ต้องการความเข้มข้น
ระบบปิดผนึกแบบโมดูลาร์
ตัวยึดแบบหมุนและ O-ring แบบโมดูลาร์รองรับชิ้นงานทดสอบทั้งแคปซูล ½" และ ¼"
กะทัดรัดและพกพาได้
ขนาดเพียง 60 × 60 × 42 มม. พร้อมเกลียวมาตรฐานสำหรับยึด เหมาะทั้งห้องปฏิบัติการและงานภาคสนาม
เชื่อมต่อ Q-LEAP™
เชื่อมต่อกับระบบสอบเทียบ CS Q-LEAP™ ด้วย HERO™ controller สำหรับขั้นตอนสอบเทียบอัตโนมัติ
การใช้งาน
การสอบเทียบตามมาตรฐานสำหรับทุกสถานการณ์
สอบเทียบไมโครโฟน (IEC 61094-5)
สอบเทียบ Pressure Chamber แบบทุติยภูมิสำหรับแคปซูลไมโครโฟนคอนเดนเซอร์ ½" และ ¼" ตาม IEC 61094-5
สอบเทียบเครื่องวัดระดับเสียง (IEC 61672)
สอบเทียบเครื่องวัดระดับเสียงและสายวัดตามมาตรฐาน IEC 61672
สอบเทียบเฟส Intensity Probe
สอบเทียบเฟสของ Intensity Probe สำหรับการวัด Sound Intensity ที่แม่นยำ
การวัดอ้างอิงในห้องปฏิบัติการ
การวัดอะคูสติกอ้างอิงความแม่นยำสูงสำหรับห้องปฏิบัติการสอบเทียบที่ได้รับการรับรอง
การประกันคุณภาพการผลิต
ทดสอบและตรวจสอบคุณภาพสายการผลิตสำหรับผู้ผลิตเครื่องมืออะคูสติก
สเปกทางเทคนิค
| พารามิเตอร์ | ค่า |
|---|---|
| ชนิดสนามเสียง | Pressure chamber |
| ย่านความถี่ | 10 Hz – 20 kHz |
| กำลังไฟฟ้าสูงสุด | 2.4 W |
| ค่าความเพี้ยนที่ 94 dB | < 0.3% (THD) |
| DUT ที่รองรับ | แคปซูลไมโครโฟน ½" และ ¼" |
| SPL สูงสุด (10 Hz – 20 kHz) | 114 dB |
| SPL สูงสุด (16 Hz – 5 kHz) | 140 dB – 148 dB * |
| ขนาด (สูง × กว้าง × ยาว) | 60 มม. × 60 มม. × 42 มม. |
* ขึ้นอยู่กับย่านความถี่ ชนิด DUT และการกำหนดค่าแอมพลิฟายเออร์
ส่วนประกอบระบบ
- ตัวเชื่อมต่อไฟฟ้า-อะคูสติก SQ-6
- แอมพลิฟายเออร์มาตรฐานพร้อมแหล่งจ่ายไฟ
- O-ring และสเปเซอร์สำหรับแคปซูล ½" และ ¼"
- ขาตั้งโต๊ะพร้อมหัวบอล 360° (3 ระดับความสูง)
- LS adapter (สำหรับไมโครโฟน WS2P)
- สายเคเบิลระบบและกล่องขนส่ง
อุปกรณ์เสริม (ตัวเลือก)
- มาตรฐานอ้างอิง (แนะนำ)
- แคปซูลไมโครโฟนคอนเดนเซอร์ ½" ชนิด LS2P หรือ WS2P พร้อมแอมพลิฟายเออร์
- ฟิกซ์เจอร์สำหรับเครื่องวัดระดับเสียงหรือไมโครโฟนหนัก
- ชุดสเปเซอร์สำหรับ Intensity Probe
- อะแดปเตอร์สำหรับแคปซูลไมโครโฟน ¼"
โซลูชันสอบเทียบครบวงจร
SQ-6 เชื่อมต่อกับระบบ CS Q-LEAP™ ของ SPEKTRA ได้อย่างราบรื่น เมื่อรวมกับ HERO™ controller ตัวกระตุ้นต่างๆ และซอฟต์แวร์ครบครัน ให้ขั้นตอนการทำงานที่มีประสิทธิภาพสำหรับงานสอบเทียบของคุณ
เรียนรู้เพิ่มเติมเกี่ยวกับระบบ SPEKTRAคำถามที่พบบ่อย
SQ-6 รองรับไมโครโฟนขนาดไหนบ้าง?
SQ-6 รองรับแคปซูลไมโครโฟนทั้งขนาด ½" (ครึ่งนิ้ว) และ ¼" (หนึ่งในสี่นิ้ว) ผ่านระบบปิดผนึกแบบโมดูลาร์พร้อม O-ring และสเปเซอร์ที่เปลี่ยนได้
SQ-6 เป็นไปตามมาตรฐานการสอบเทียบอะไรบ้าง?
SQ-6 ออกแบบมาสำหรับสอบเทียบ Pressure Chamber แบบทุติยภูมิตาม IEC 61094-5 (ไมโครโฟน) และสอบเทียบเครื่องวัดระดับเสียงตาม IEC 61672
SQ-6 สร้างระดับเสียงสูงสุดเท่าไหร่?
SQ-6 สร้าง SPL ได้ถึง 114 dB ตลอดย่าน 10 Hz ถึง 20 kHz ในย่านแคบ 16 Hz ถึง 5 kHz สามารถถึง 140-148 dB ขึ้นอยู่กับชนิด DUT และแอมพลิฟายเออร์
โทโพโลยีสมมาตรมีประโยชน์อย่างไรต่อความแม่นยำ?
โทโพโลยีสมมาตรทางไฟฟ้า-อะคูสติกสร้างสนามเสียงที่สม่ำเสมอภายใน Pressure Chamber ลดความไม่แน่นอนในการวัดและปรับปรุงความสามารถในการทำซ้ำ
SQ-6 ใช้สอบเทียบ Intensity Probe ได้ไหม?
ได้ SQ-6 รองรับการสอบเทียบเฟสของ Intensity Probe มีชุดสเปเซอร์สำหรับ Intensity Probe เป็นอุปกรณ์เสริม
SQ-6 มีจำหน่ายในประเทศไทยไหม?
มี Placid Asia เป็นตัวแทนจำหน่าย SPEKTRA อย่างเป็นทางการสำหรับประเทศไทยและอาเซียน พร้อมสนับสนุนทางเทคนิค ช่วยติดตั้ง และบริการหลังการขายจากสำนักงานกรุงเทพฯ
