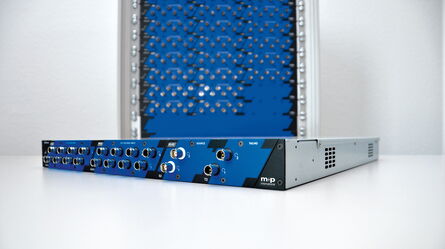

m+p VibRunner ระบบเก็บข้อมูลแบบโมดูลาร์ สำหรับทดสอบการสั่นสะเทือนและเสียง
MP-VIBRUNNER
m+p VibRunner เป็นระบบเก็บข้อมูลแบบโมดูลาร์ที่มีคุณภาพระดับมืออาชีพ ขนาด 19 นิ้ว แบบติดตั้งในแร็ค จาก m+p international ออกแบบมาเพื่อการทดสอบการสั่นสะเทือน เสียง และโครงสร้างในสภาพแวดล้อมอุตสาหกรรมและงานวิจัยที่ต้องการความแม่นยำสูงและความยืดหยุ่นสูง โดยรองรับอินพุตแอนะล็อกสูงสุด 24 ช่อง และเอาต์พุตแ...
ซอฟต์แวร์คู่ที่แนะนำ
ใช้งานร่วมกับ PQ Analyst — ซอฟต์แวร์ขั้นสูงสำหรับ FFT แบบเรียลไทม์ spectrogram octave analysis และการวัดระดับเสียง
ภาพรวมเชิงลึก
m+p VibRunner เป็นระบบเก็บข้อมูลแบบโมดูลาร์ที่มีคุณภาพระดับมืออาชีพ ขนาด 19 นิ้ว แบบติดตั้งในแร็ค จาก m+p international ออกแบบมาเพื่อการทดสอบการสั่นสะเทือน เสียง และโครงสร้างในสภาพแวดล้อมอุตสาหกรรมและงานวิจัยที่ต้องการความแม่นยำสูงและความยืดหยุ่นสูง โดยรองรับอินพุตแอนะล็อกสูงสุด 24 ช่อง และเอาต์พุตแอนะล็อก 12 ช่องต่อยูนิต นอกจากนี้ยังมีอินพุตดิจิทัล 8 ช่องและเอาต์พุตดิจิทัล 8 ช่อง ซึ่งสามารถเชื่อมต่อหลายยูนิตผ่าน Ethernet ความเร็วสูง 1 Gbit/s เพื่อสร้างระบบที่มีช่องวัดข้อมูลเป็นร้อยช่อง เหมาะสำหรับการวิเคราะห์เสียงและการสั่นสะเทือนอย่างครอบคลุม
คุณสมบัติหลักและสเปคทางเทคนิค
- อัตราตัวอย่างสูงถึง 102.4 kHz และ 204.8 kHz สำหรับจับรายละเอียดการสั่นและเสียงอย่างแม่นยำ
- โครงสร้างโมดูลแบบปรับตั้งได้ รองรับเซ็นเซอร์ IEPE, อินพุตแรงดันไฟฟ้า และการวัดแรงดึงแรงดัดด้วยแผ่นสะพาน (strain gauge / bridge measurements)
- มีอินเทอร์เฟซ Ethernet, USB และ OPC สำหรับการผสานเข้ากับระบบทดสอบภายนอกได้อย่างราบรื่น
- รองรับซอฟต์แวร์ m+p VibControl, m+p Analyzer และ m+p Coda สำหรับการเก็บข้อมูล การแสดงผล และการวิเคราะห์ความถี่ขั้นสูง
- รูปแบบติดตั้งในแร็ค เหมาะกับการจัดวางในห้องปฏิบัติการหรือโรงงานที่มีพื้นที่จำกัด
การใช้งานและตัวอย่างงาน
- การทดสอบเสียง, การสั่นสะเทือน และความแข็ง (NVH) ในอุตสาหกรรมยานยนต์ อากาศยาน และการขนส่ง
- การวัดเสียงในอาคารและการตรวจสอบสุขภาพโครงสร้างอาคารเพื่อประเมินคุณสมบัติการกันเสียงและตรวจจับข้อบกพร่อง
- การตรวจสอบเสียงสิ่งแวดล้อมให้เป็นไปตามมาตรฐานกำกับดูแลในท้องถิ่น
- การควบคุมคุณภาพการผลิต โดยการวิเคราะห์การสั่นสะเทือนเพื่อค้นหาข้อบกพร่องทางกล
มาตรฐานที่รองรับ: m+p VibRunner ปฏิบัติตามมาตรฐานสากล เช่น IEC 61672 สำหรับเครื่องวัดระดับเสียง, ISO 10816 สำหรับการวัดการสั่นสะเทือน และข้อกำหนด ANSI ที่เกี่ยวข้อง เพื่อให้มั่นใจในผลลัพธ์ที่ถูกต้องและน่าเชื่อถือในหลากหลายอุตสาหกรรม
กลุ่มเป้าหมาย: ระบบ DAQ แบบโมดูลาร์นี้เหมาะสำหรับวิศวกร นักวิจัย และที่ปรึกษาด้านอะคูสติกที่ต้องการแพลตฟอร์มระดับมืออาชีพที่ปรับขยายและปรับแต่งได้ สำหรับโครงการวัดระดับเสียงและการสั่นสะเทือนอย่างครอบคลุม ห้องปฏิบัติการทดสอบโครงสร้าง ฝ่ายวิจัยและพัฒนาในอุตสาหกรรมยานยนต์ ห้องทดสอบในอากาศยาน และหน่วยงานสิ่งแวดล้อมจะได้รับประโยชน์จากความแม่นยำและประสิทธิภาพที่เชื่อถือได้นี้
สำหรับการกำหนดค่าเฉพาะทาง รายละเอียดราคา หรือการสนับสนุนทางเทคนิคในประเทศไทยและอาเซียน กรุณาติดต่อ Placid Asia ตัวแทนจำหน่ายและผู้ให้บริการระบบ m+p international อย่างเป็นทางการ ขอใบเสนอราคาได้ทันทีเพื่อยกระดับขีดความสามารถในการทดสอบของคุณด้วยระบบ m+p VibRunner Modular DAQ
ซอฟต์แวร์คู่ที่แนะนำ: PQ Analyst
ใช้งานร่วมกับ PLACID PQ Analyst — แพลตฟอร์มซอฟต์แวร์แบบบูรณาการสำหรับการรับสัญญาณ การแสดงผล และการวิเคราะห์เสียงและการสั่นสะเทือนแบบเรียลไทม์ เมื่อใช้ร่วมกันจะได้ระบบวัดและวิเคราะห์ที่สมบูรณ์สำหรับงาน R&D มหาวิทยาลัย และการทดสอบอุตสาหกรรม
- วิเคราะห์สเปกตรัม FFT แบบเรียลไทม์ตลอดแบนด์วิดท์ของ DAQ
- แสดงผล Spectrogram (Waterfall) สำหรับการแสดงภาพตามเวลา-ความถี่
- การวิเคราะห์แบบ 1/1 และ 1/3 octave ตามมาตรฐาน IEC 61260
- โมดูล Sound Level Meter (Leq, Lmax, Lmin, LN) ตาม IEC 61672
- ส่งออกข้อมูลเป็น CSV สำหรับประมวลผลใน MATLAB หรือ Python
- รองรับ PQ401-A, PQ401-B, PQ441-C และ PQ1601
สนใจผลิตภัณฑ์นี้?
รับข้อมูลเพิ่มเติมเกี่ยวกับราคา ความพร้อม และการสนับสนุนด้านเทคนิค
ผลิตภัณฑ์ที่เกี่ยวข้อง
ดูทั้งหมด →
PQ-ANALYST

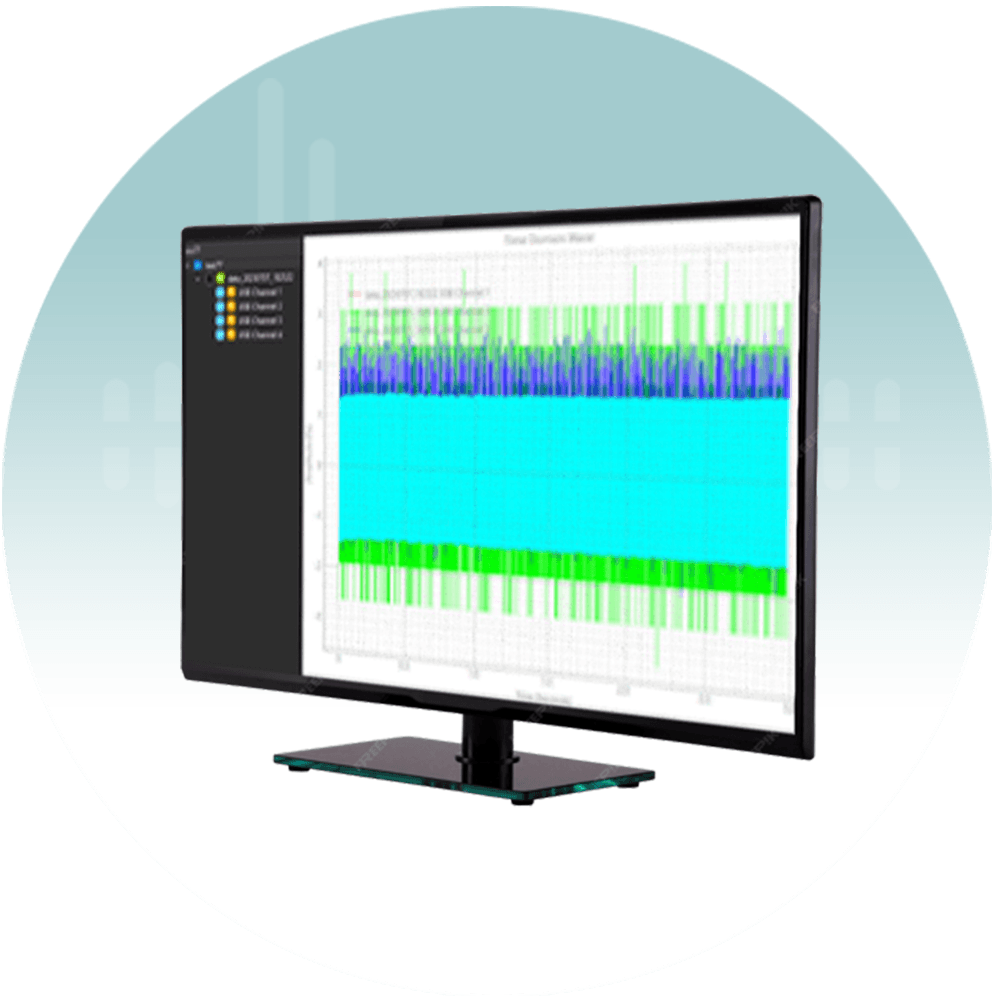

ซอฟต์แวร์วิเคราะห์เสียงและการสั่น PLACID PQ Analyst
PLACID PQ Analyst คือซอฟต์แวร์เก็บและวิเคราะห์ข้อมูลสำหรับการวัดเสียงและการสั่นสะเทือน รองรับการวิเคราะห์ FFT แบบเรียลไทม์ การแสดงผลสเปกโตรแกรม และการวิเคราะห์แบบอ็อกเทฟ พร้อมโมดูลเครื่องวัดระดับเสียงที่มีการถ่วงน้ำหนักความถี่แบบ A, C และ Linear ตามมาตรฐาน IEC ส่งออกผลเป็นไฟล์ CSV เพื่อทำรายงานและประมวลผลต่อ PQ Analyst ทำงานร่วมกับฮาร์ดแวร์ PLACID PQ1601 และ PQ401 เปลี่ยนโน้ตบุ๊กกับไมโครโฟนหรือแอคเซเลอโรมิเตอร์ให้เป็นระบบวิเคราะห์ที่สมบูรณ์ Placid Asia เป็นตัวแทนจำหน่ายอย่างเป็นทางการในประเทศไทยและอาเซียน
PQ441-C

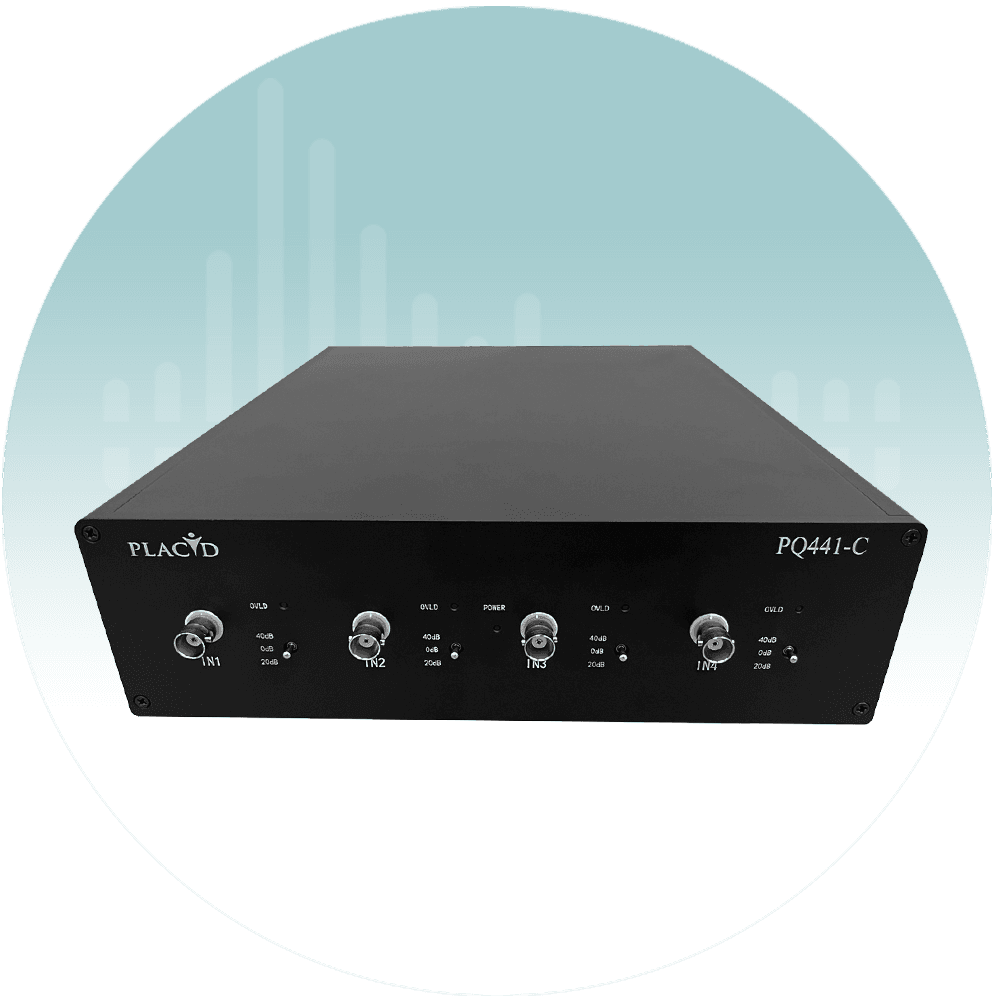

PLACID PQ441-C ซิกแนลคอนดิชันเนอร์ 4 ช่อง
PLACID PQ441-C คือซิกแนลคอนดิชันเนอร์และชุดเก็บข้อมูลแบบ 4 ช่องสัญญาณ สำหรับการวัดเสียงและการสั่นสะเทือน ซิกแนลคอนดิชันเนอร์ทำหน้าที่จ่ายไฟเลี้ยงเซนเซอร์ ปรับอัตราขยาย และกรองสัญญาณก่อนแปลงเป็นดิจิทัล จึงผสมไมโครโฟน แอคเซเลอโรมิเตอร์ และแหล่งสัญญาณแรงดันทั่วไปไว้ในการวัดเดียวกันได้ โดยไม่ต้องมีฟรอนต์เอนด์แยกของแต่ละชนิด สี่ช่องสัญญาณเป็นจำนวนขั้นต่ำที่ใช้งานได้จริงสำหรับโพรบวัดความเข้มเสียง งานท่ออิมพีแดนซ์ตามมาตรฐาน ISO 10534-2 และการวิเคราะห์โมดัลขนาดเล็ก PQ441-C ทำงานร่วมกับซอฟต์แวร์ PLACID PQ Analyst สำหรับการวิเคราะห์ FFT แบบเรียลไทม์ สเปกโตรแกรม และอ็อกเทฟ พร้อมส่งออกไฟล์ CSV รายละเอียดทางเทคนิคแจ้งพร้อมใบเสนอราคา Placid Asia เป็นตัวแทนจำหน่ายอย่างเป็นทางการในประเทศไทยและอาเซียน
PQ1601

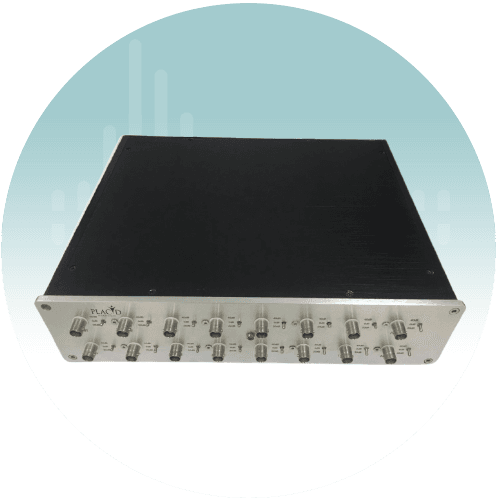

ระบบเก็บข้อมูล PLACID PQ1601 16 ช่อง (USB)
