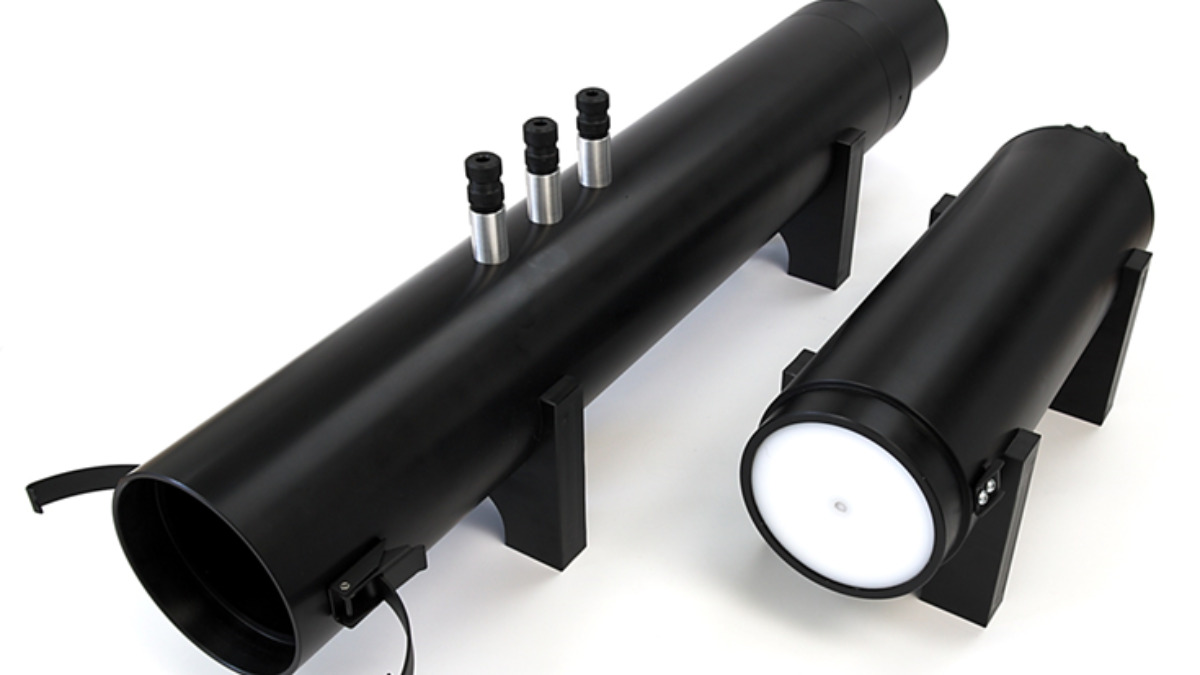

ท่ออิมพีแดนซ์ (Kundt's Tube) ISO 10534-2

ท่ออิมพีแดนซ์ (Kundt's Tube) ISO 10534-2

IMPEDANCE-TUBE

หมวดหมู่: Acoustic Material Testing
PLACID Instruments
1 เอกสาร

ท่ออิมพีแดนซ์ (Kundt's tube) ใช้วัดสัมประสิทธิ์การดูดซับเสียงแบบตกกระทบตั้งฉากและค่าการสูญเสียการส่งผ่านเสียงของวัสดุอะคูสติก ตามมาตรฐาน ISO 10534-2 และ ASTM E1050 Placid Asia จำหน่ายชุดท่ออิมพีแดนซ์ PLACID Instruments ได้แก่ PI8810 ขนาด 100 มม. 50-1600 Hz, PI8803 ขนาด 30 มม. 800-6400 Hz และ PI88016...

เอกสารและ Datasheet(1)

ภาพรวมเชิงลึก

ท่ออิมพีแดนซ์ (Kundt's tube) ใช้วัดสัมประสิทธิ์การดูดซับเสียงแบบตกกระทบตั้งฉากและค่าการสูญเสียการส่งผ่านเสียงของวัสดุอะคูสติก ตามมาตรฐาน ISO 10534-2 และ ASTM E1050 Placid Asia จำหน่ายชุดท่ออิมพีแดนซ์ PLACID Instruments ได้แก่ PI8810 ขนาด 100 มม. 50-1600 Hz, PI8803 ขนาด 30 มม. 800-6400 Hz และ PI88016 ขนาด 16 มม. 2500-10000 Hz พร้อมไมโครโฟนวัดขนาด 1/4 นิ้ว ลำโพง เครื่องกำเนิดสัญญาณ แอมปลิไฟเออร์ และระบบเก็บข้อมูล 4 ช่องสัญญาณ สำหรับห้องปฏิบัติการที่ต้องการวิธี four-pole transfer matrix ตาม ASTM E2611 สามารถเลือกใช้ Norsonic Nor1527 ตัวแทนจำหน่ายอย่างเป็นทางการในประเทศไทยและอาเซียน

การใช้งานทั่วไป

กรณีใช้งานทั่วไปและสถานการณ์การใช้งานสำหรับผลิตภัณฑ์นี้

คุณสมบัติและประโยชน์หลัก

สิ่งที่ทำให้ผลิตภัณฑ์นี้โดดเด่นจากคู่แข่ง

ข้อกำหนดทางเทคนิค

ข้อมูลจำเพาะและพารามิเตอร์ทางเทคนิค

ข้อมูลจำเพาะ: IMPEDANCE-TUBE
พารามิเตอร์ข้อมูลจำเพาะ
Storage-10 to 50 °C, 0 to 70 % RH
StandardsISO 10534-2, ASTM E1050-12, ASTM E2611-17
Microphones1/4" Class 1 or 2, 20 Hz to 20 kHz, BNC to SMB
PI8803 tube30 mm inner diameter, 800 Hz to 6400 Hz
PI8810 tube100 mm inner diameter, 50 Hz to 1600 Hz
MeasurementsSound absorption coefficient, reflection coefficient, impedance, transmission loss
PI88016 tube16 mm inner diameter, 2.5 kHz to 10 kHz
Sound source4" loudspeaker, 20 W, 4 Ω
Power amplifier50 W, Class D
Data acquisition4-channel IEPE input, 16/24 bit
Sound calibrator94 / 114 dB at 1 kHz
Ambient conditions0 to 40 °C, 10 to 90 % RH, 650 to 1080 hPa

สำหรับข้อมูลจำเพาะโดยละเอียดและข้อมูลการปฏิบัติตาม โปรดไปที่หน้าผลิตภัณฑ์ของผู้ผลิตหรือดาวน์โหลดทรัพยากรในแท็บทรัพยากร
